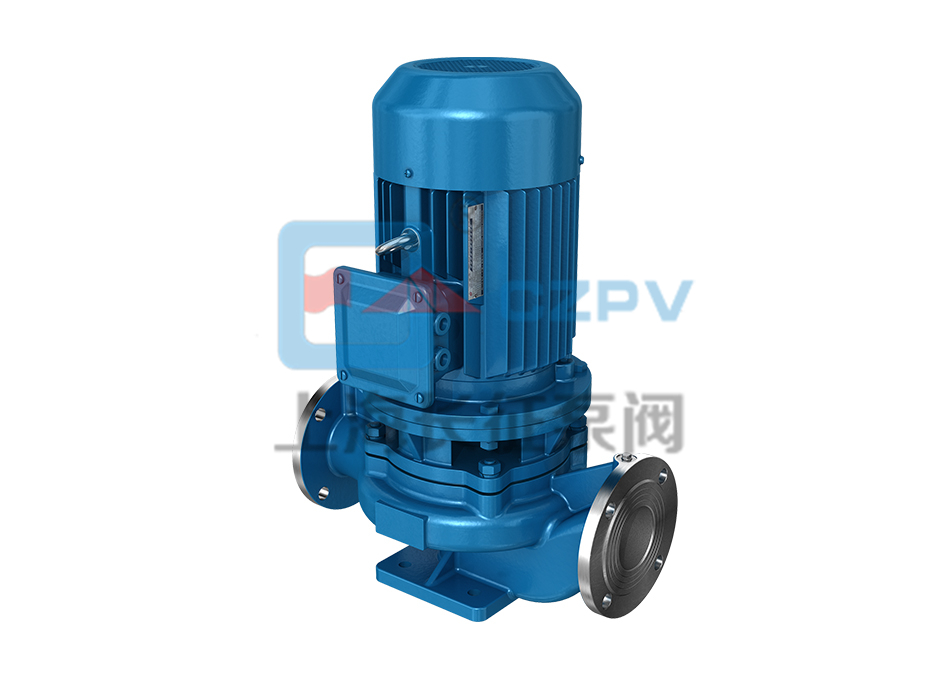

czl系列單級單吸立式管道離心泵展示

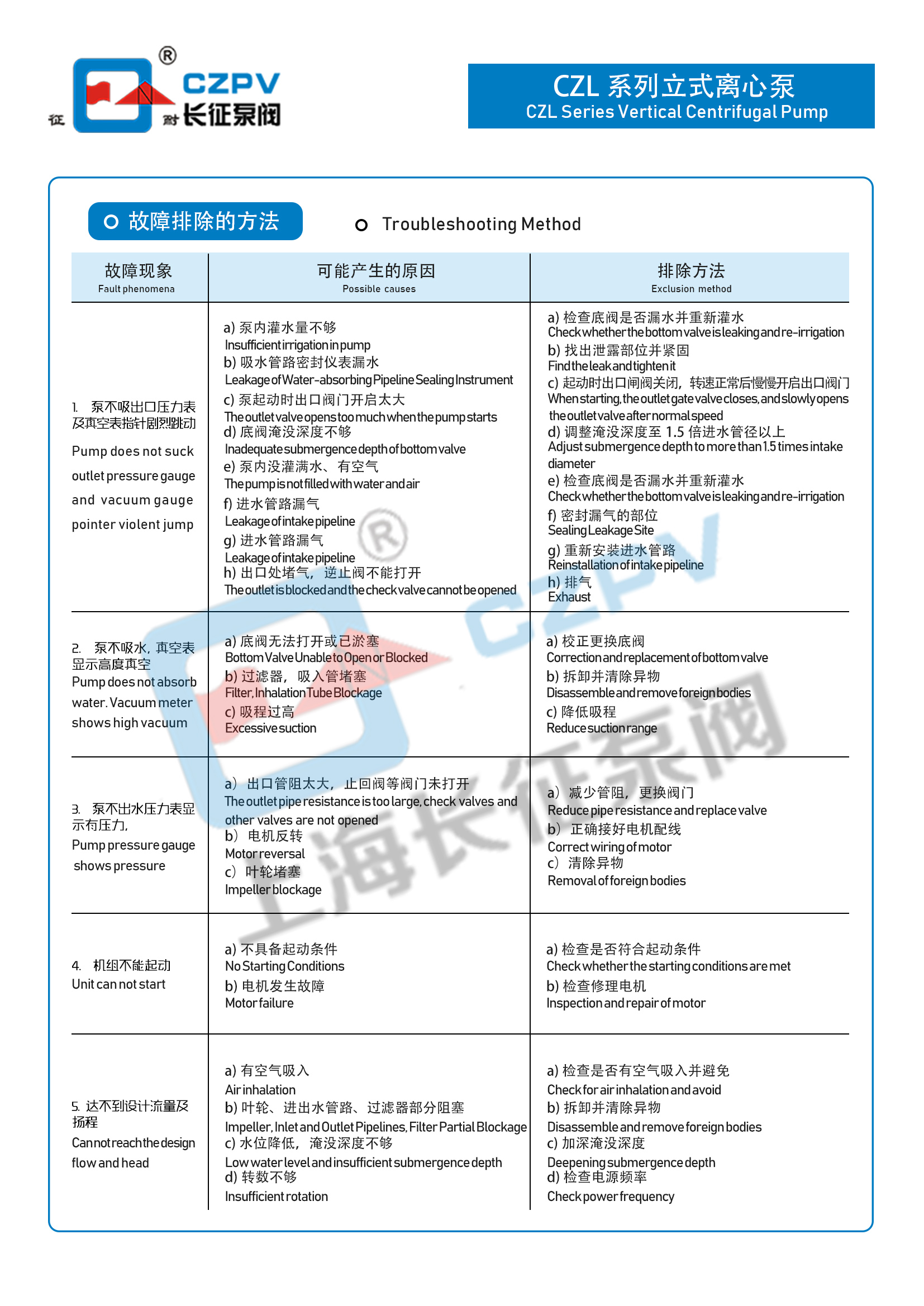

czl系列單級單吸立式管道離心泵簡介
長征征耐牌CZL系列單吸式管道泵，是本公司參照IS型離心泵之性能參數，根據管道離心泵的獨特結構組合設計而成的第三代產品，符合國際標準ISO2858要求，具有效率高、流量及揚程范圍大、結構合理、成本低、壽命長、占地面積小、安裝維修方便等特點，是替代IS、SG等常規產品的新型離心泵和循環水泵，特別適用于高層建筑排水，噴灌、冶金、市政、礦山水處理、排污、食品、化工、空調及其它行業輸送水、化學介質及各種液體的理想循環水泵。
czl系列單級單吸立式管道離心泵特點

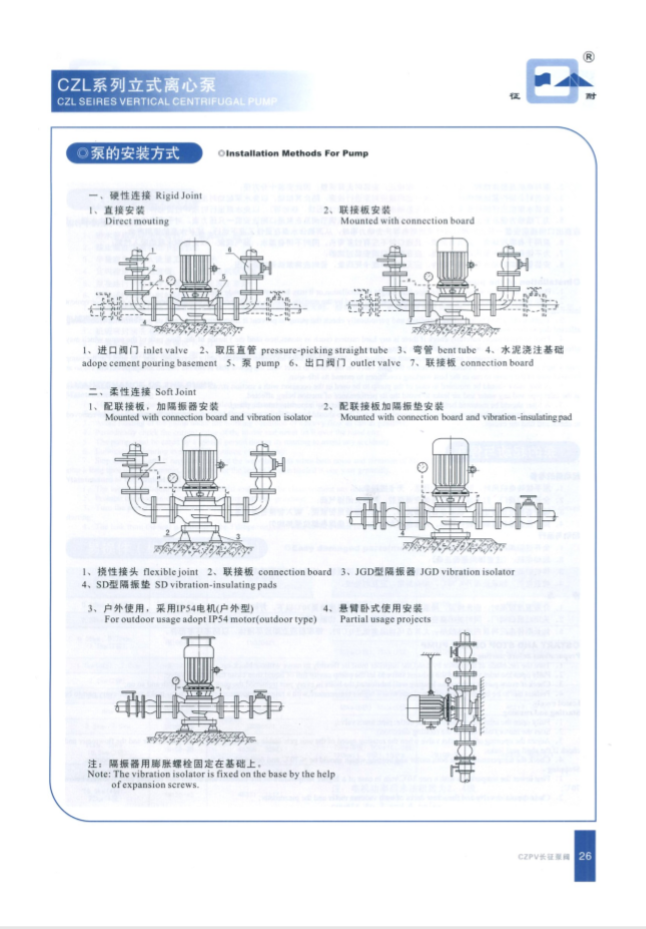

水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝在管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。葉輪直接安裝在電機的加長軸上，軸向尺寸短、泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。安裝檢修方便面，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。可根據管路布置的要求采用泵的豎式和橫式安裝。 系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格
czl系列單級單吸立式管道離心泵用途
ISG型立式管道離心泵使用條件
1、 吸入壓力≤1.0Mpa，或泵系統工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、 環境溫度<40℃，相對濕度<95%。
3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。
|
型 號
|
流量
|
揚程
|
效率
|
轉速
|
電機功率
|
汔蝕余量
|
重量
|
|
m3/h
|
L/s
|
(m)
|
(%)
|
(r/min)
|
(kw)
|
(NPSH)r
|
(kg)
|
|
15-80
|
1.1
|
0.3
|
8.5
|
26
|
2800
|
0.18
|
2.3
|
17
|
|
1.5
|
0.42
|
8
|
34
|
|
2
|
0.55
|
7
|
34
|
|
20-110
|
1.8
|
0.5
|
16
|
25
|
2800
|
0.37
|
2.3
|
25
|
|
2.5
|
0.69
|
15
|
34
|
|
3.3
|
0.91
|
13.5
|
35
|
|
20-160
|
1.8
|
0.5
|
33
|
19
|
2900
|
0.75
|
2.3
|
29
|
|
2.5
|
0.69
|
32
|
25
|
|
3.3
|
0.91
|
30
|
23
|
|
25-110
|
2.8
|
0.78
|
16
|
34
|
2900
|
0.55
|
2.3
|
26
|
|
4
|
1.11
|
15
|
42
|
|
5.2
|
1.44
|
13.5
|
41
|
|
25-125
|
2.8
|
0.78
|
20.6
|
28
|
2900
|
0.75
|
2.3
|
28
|
|
4
|
1.11
|
20
|
36
|
|
5.2
|
1.44
|
18
|
35
|
|
25-125A
|
2.5
|
0.69
|
17
|
35
|
2900
|
0.55
|
2.3
|
27
|
|
3.6
|
1
|
16
|
|
4.6
|
1.28
|
14.4
|
|
25-160
|
2.8
|
0.78
|
33
|
24
|
2900
|
1.5
|
2.3
|
39
|
|
4
|
1.11
|
32
|
32
|
|
5.2
|
1.44
|
30
|
33
|
|
25-160A
|
2.6
|
0.12
|
29
|
31
|
2900
|
1.1
|
2.3
|
34
|
|
3.7
|
1.03
|
28
|
|
4.9
|
1.36
|
26
|
|
32-100
|
4.5
|
12.5
|
12.5
|
44
|
2900
|
0.55
|
2
|
27
|
|
32-100(I)
|
4.4
|
1.22
|
13.2
|
48
|
2900
|
0.75
|
2
|
32
|
|
6.3
|
1.75
|
12.5
|
54
|
|
8.3
|
2.32
|
11.3
|
53
|
|
32-125
|
3.5
|
0.97
|
22
|
40
|
2900
|
0.75
|
2.3
|
28
|
|
5
|
1.39
|
20
|
44
|
|
6.5
|
1.8
|
18
|
42
|
|
32-125A
|
3.1
|
0.86
|
17.6
|
43
|
2900
|
0.55
|
2.3
|
28
|
|
4.5
|
1.25
|
16
|
|
5.8
|
1.61
|
14.4
|
|
32-160
|
6.5
|
5
|
32
|
44
|
2900
|
1.5
|
2.3
|
39
|
|
32-160A
|
4
|
1.1
|
25
|
34
|
2900
|
1.1
|
2
|
38
|
|
32-160(I)
|
4.4
|
1.22
|
33.2
|
34
|
2900
|
2.2
|
2
|
4.7
|
|
6.3
|
1.75
|
32
|
40
|
|
8.3
|
2.32
|
30.2
|
42
|
|
32-200
|
4.5
|
12.5
|
50
|
32
|
2900
|
3
|
2
|
55
|
|
32-200(I)
|
4.4
|
1.22
|
50.5
|
26
|
2900
|
4
|
2
|
43
|
|
6.3
|
1.75
|
50
|
33
|
|
8.3
|
2.32
|
48
|
35
|
|
32-200A
|
2.8
|
0.78
|
44.6
|
34
|
2900
|
2.2
|
2
|
74
|
|
4
|
1.11
|
44
|
40
|
|
5.2
|
1.44
|
42.7
|
42
|
|
40-100
|
4.4
|
1.22
|
13.2
|
48
|
2900
|
0.55
|
2.3
|
32
|
|
6.3
|
1.75
|
12.5
|
54
|
|
8.3
|
2.31
|
11.3
|
53
|
|
40-100A
|
3.9
|
1.08
|
10.6
|
52
|
2900
|
0.37
|
2.3
|
32
|
|
5.6
|
1.56
|
10
|
|
7.4
|
2.06
|
9
|
|
40-125
|
4.4
|
1.22
|
21
|
41
|
2900
|
1.1
|
2.3
|
34
|
|
6.3
|
1.75
|
20
|
46
|
|
8.3
|
2.31
|
18
|
43
|
|
40-125A
|
3.9
|
1.08
|
17.6
|
40
|
2900
|
0.75
|
2.3
|
33
|
|
5.6
|
1.56
|
16
|
45
|
|
7.4
|
2.06
|
14.4
|
41
|
|
40-160
|
4.4
|
1.22
|
33
|
35
|
2900
|
2.2
|
2.3
|
47
|
|
6.3
|
1.75
|
32
|
40
|
|
8.3
|
2.31
|
30
|
40
|
|
40-160A
|
4.1
|
1.14
|
29
|
34
|
2900
|
1.5
|
2.3
|
43
|
|
5.9
|
1.64
|
28
|
39
|
|
7.8
|
2.17
|
26.3
|
39
|
|
40-160B
|
3.8
|
1.06
|
25.5
|
34
|
2900
|
1.1
|
2.3
|
38
|
|
5.5
|
1.53
|
24
|
38
|
|
7.2
|
2
|
22.5
|
37
|
|
40-200
|
4.4
|
1.22
|
51
|
26
|
2900
|
4
|
2.3
|
74
|
|
6.3
|
1.75
|
50
|
33
|
|
8.3
|
2.31
|
48
|
32
|
|
40-200A
|
4.1
|
1.14
|
45
|
26
|
2900
|
3
|
2.3
|
62
|
|
5.9
|
1.64
|
44
|
31
|
|
7.8
|
2.17
|
42
|
30
|
|
40-200B
|
3.7
|
1.03
|
38
|
29
|
2900
|
2.2
|
2.3
|
52
|
|
5.3
|
1.47
|
36
|
|
7
|
1.94
|
34.5
|
|
40-250
|
4.4
|
1.22
|
82
|
24
|
2900
|
7.5
|
2.3
|
105
|
|
6.3
|
1.75
|
80
|
28
|
|
8.3
|
2.31
|
74
|
28
|
|
40-250A
|
4.1
|
1.14
|
72
|
24
|
2900
|
5.5
|
2.3
|
98
|
|
5.9
|
1.64
|
70
|
28
|
|
7.8
|
2.17
|
65
|
27
|
|
40-250B
|
3.8
|
1.06
|
61.5
|
23
|
2900
|
4
|
2.3
|
77
|
|
5.5
|
1.53
|
60
|
27
|
|
7
|
1.94
|
56
|
26
|
|
|
